Как формата на ребрата влияе върху топлопреминаването на оребрена тръбна серпентина?

В конкурентния свят на управление на топлината намотките с оребрени тръби стоят като крайъгълен камък на технологията, широко използвана в множество приложения, от промишлени топлообменници до HVAC системи. Като водещ доставчик на намотки с оребрени тръби, ние непрекъснато изследваме нюансите на дизайна на ребрата, за да оптимизираме ефективността на топлопреноса. Един от най-критичните аспекти в това преследване е разбирането как формата на ребрата влияе върху топлопреминаването на серпентина с ребра.

Основите на намотките с ребра и топлопреноса

Преди да се задълбочим във въздействието на формата на ребрата, важно е да разберем основните принципи на бобините с оребрени тръби и преноса на топлина. Оребрена тръбна серпентина се състои от тръби с удължени повърхности (перки), прикрепени към външните им стени. Основната цел на тези ребра е да увеличат площта на повърхността, налична за пренос на топлина между течността вътре в тръбите и околната среда.

Преносът на топлина се осъществява чрез три основни механизма: проводимост, конвекция и излъчване. В контекста на намотките с оребрени тръби, проводимостта се осъществява в рамките на ребрата и тръбите, когато топлината се движи от по-топлите региони към по-хладните. Конвекцията е доминиращият начин на пренос на топлина между ребрата и околната течност, независимо дали е въздух, вода или друга охлаждаща течност. Радиацията играе относително незначителна роля в повечето практически приложения на бобини с ребра.

Скоростта на пренос на топлина (Q) може да се изчисли с помощта на следното уравнение:
[ Q = U \times A \times \Delta T ]
където ( U ) е общият коефициент на топлопреминаване, ( A ) е площта на повърхността, налична за пренос на топлина, и ( \Delta T ) е температурната разлика между течността вътре в тръбата и околната среда. Ребрата увеличават повърхностната площ ( A ), което от своя страна повишава скоростта на топлообмен, ако приемем, че други фактори остават постоянни.

Влияние на формата на перките върху преноса на топлина

Плоски перки

Плоските ребра са една от най-разпространените форми на ребра, използвани в намотките с ребра. Те са относително лесни за производство, което ги прави рентабилни. Що се отнася до преноса на топлина, плоските ребра предлагат голяма контактна площ със заобикалящата течност, насърчавайки ефективна конвекция. Въпреки това, тяхната производителност може да бъде ограничена от факта, че граничният слой на течността по повърхността на перката може да се сгъсти, намалявайки коефициента на топлопреминаване в областите надолу по веригата на перката.

Относително гладката повърхност на плоските ребра също означава, че е по-вероятно потокът течност около тях да бъде ламинарен, особено при по-ниски скорости на потока. Ламинарният поток има по-ниска скорост на смесване и е по-малко ефективен при пренос на топлина в сравнение с турбулентния поток. За да смекчат този проблем, дизайнерите често увеличават броя на перките на единица дължина, за да увеличат общата повърхност, но това може да доведе до увеличен спад на налягането, което е недостатък в много приложения.

Оребрена тръба на топлообменникачесто използва плоски перки поради тяхната простота и рентабилност. За приложения, където пространството е ограничено и спадът на налягането може да се толерира, плоските перки са жизнеспособна опция.

Назъбени перки

Назъбените ребра са проектирани да нарушават граничния слой на течността, протичаща по повърхността на перките. Назъбванията създават малки вихри, които смесват течността, намалявайки дебелината на граничния слой и увеличавайки коефициента на топлопреминаване. Това води до по-ефективен процес на пренос на топлина в сравнение с плоските перки, особено при по-ниски скорости на потока.

Формата на назъбванията може да варира, като различни ъгли на зъбите, стъпки и дълбочини се използват за оптимизиране на производителността. Една добре проектирана назъбена перка може значително да подобри скоростта на топлообмен без пропорционално увеличаване на спада на налягането. Производственият процес за назъбени перки обаче е по-сложен от този за плоски перки, което може да увеличи цената.

НашитеАлуминиева тръба с ребрапродуктите понякога включват назъбени перки, тъй като високата топлопроводимост на алуминия, съчетана с подобрения топлопренос на назъбените перки, може да доведе до превъзходна производителност.

Кръгли перки

Кръглите ребра обикновено се използват в приложения, където тръбата има кръгло напречно сечение. Те осигуряват равномерно разпределение на топлообмена по обиколката на тръбата. Кръглата форма позволява по-естествен поток на околната течност, което може да намали спада на налягането в сравнение с някои други форми на перките.

Кръглите ребра също могат да бъдат по-ефективни при справяне с високоскоростни флуидни потоци. Плавната кривина на ребрата помага за насочване на потока на течността, като минимизира турбуленцията и намалява риска от разделяне на потока. Кръглите ребра обаче може да имат по-ниско съотношение повърхност - площ - към - обем в сравнение с някои други форми на перките, което може да ограничи тяхната производителност на топлопредаване в някои случаи.

Спирални перки

Спиралните ребра са навити около тръбата в спираловидна схема. Тази уникална форма насърчава въртеливото движение на течността около тръбата, което значително подобрява смесването на течността и подобрява коефициента на топлопреминаване. Въртящият се поток също така помага да се предотврати образуването на дебел граничен слой, което води до по-ефективен пренос на топлина.

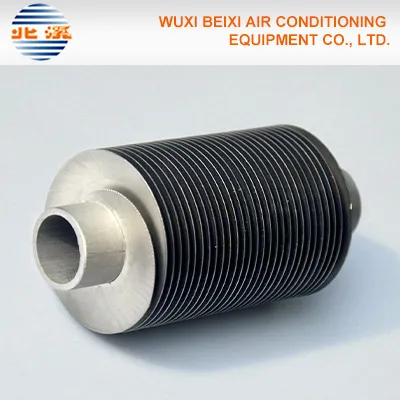

Спиралните ребра могат да бъдат проектирани с различни стъпки и ъгли на спиралата, за да се оптимизира производителността за специфични приложения. Те са особено подходящи за приложения, където дебитът на флуида е относително нисък, тъй като въртеливото движение може да поддържа ефективен топлопренос дори при тези условия. Производството на спираловидни ребра обаче може да бъде по-предизвикателно и скъпо, особено за сложни геометрии. НашитеОребрена тръба за лазерно заваряванетехнологията може да се използва за производство на висококачествени спирални перки с точни размери.

Други фактори, влияещи върху връзката между формата на перките и преноса на топлина

Влиянието на формата на перката върху топлообмена не е изолирано явление. Той се влияе от няколко други фактора, включително материала на перките, свойствата на течността и условията на потока.

Материал перки

Топлинната проводимост на материала на ребрата е решаващ фактор за преноса на топлина. Материали с висока топлопроводимост, като мед и алуминий, обикновено се използват в намотки с ребра. Тези материали могат ефективно да провеждат топлина от тръбата към повърхността на ребрата, улеснявайки преноса на топлина към околната течност.

Изборът на материал за ребра също може да повлияе на устойчивостта на корозия на бобината с оребрена тръба. В корозивни среди може да се предпочитат материали като неръждаема стомана или алуминий с покритие, въпреки че те могат да имат по-ниска топлопроводимост в сравнение с чистата мед или алуминий.

Свойства на течността

Свойствата на течността, като нейната плътност, вискозитет, специфичен топлинен капацитет и топлопроводимост, играят важна роля в преноса на топлина. Например течност с висока топлопроводимост ще пренася топлината по-ефективно от повърхността на ребрата. По същия начин течност с нисък вискозитет ще тече по-лесно около ребрата, намалявайки спада на налягането и потенциално увеличавайки скоростта на топлообмен.

Условия на потока

Скоростта на потока и видът на потока (ламинарен или турбулентен) оказват дълбоко влияние върху преноса на топлина. По-високите скорости на потока обикновено водят до по-високи скорости на пренос на топлина поради повишеното смесване на флуида и намаляването на дебелината на граничния слой. Въпреки това, по-високите скорости на потока също водят до увеличен спад на налягането, което може да бъде ограничаващ фактор в някои приложения.

Заключение и призив за действие

Разбирането на влиянието на формата на ребрата върху преноса на топлина на намотка с оребрена тръба е от съществено значение за оптимизиране на работата на системите за управление на топлината. Различните форми на перките предлагат уникални предимства и недостатъци и изборът на форма на перките трябва да се основава на специфичните изисквания на приложението, като се вземат предвид фактори като ефективност на топлопренос, спад на налягането, цена и осъществимост на производството.

Като доставчик на серпентини с оребрени тръби, ние имаме опит и ресурси, за да предоставим персонализирани решения, които да отговорят на вашите специфични нужди. Независимо дали имате нужда от плоски ребра за рентабилни приложения, назъбени ребра за подобрен пренос на топлина, кръгли ребра за равномерно разпределение на топлината или спирални ребра за ефективни приложения с нисък поток, ние можем да доставим висококачествени продукти.

Ако сте на пазара за серпентини с оребрени тръби и искате да обсъдите как правилната форма на ребра може да оптимизира вашите изисквания за топлопренос, ви каним да се свържете с нас за подробна консултация. Нашият екип от експерти е готов да ви помогне при избора на най-подходящото решение за серпентина с ребра за вашия проект.

Референции

• Incropera, FP, & DeWitt, DP (2002). Въведение в преноса на топлина. Уайли.
• Kays, WM, & London, AL (1998). Компактни топлообменници. Макгроу - Хил.
• Шах, РК и Секулич, ДП (2003). Основи на дизайна на топлообменника. Уайли.
