Каква е разликата между елипсовидна ребра и кръгла ребра?

Когато става въпрос за приложения за пренос на топлина, оребрените тръби играят решаваща роля за повишаване на ефективността. Сред различните видове оребрени тръби, налични на пазара, елипсовидни оребрени тръби и кръгли оребрени тръби са два популярни избора. Като доставчик на тръби с елипсовидни ребра често срещам клиенти, които са любопитни за разликите между тези два вида тръби. В тази публикация в блога ще разгледам характеристиките, предимствата и приложенията на тръбите с елипсовидни ребра и тръбите с кръгли ребра, за да ви помогна да вземете информирано решение.

Физически характеристики

Тръби с кръгли ребра

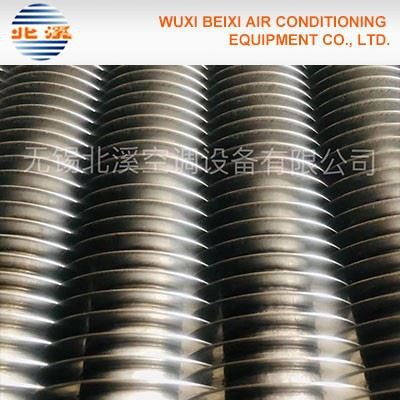

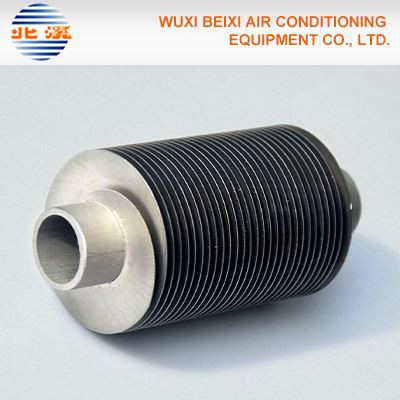

Тръбите с кръгли ребра, както подсказва името, имат ребра, които са с кръгла форма и обикновено са прикрепени към кръгла тръба. Кръглият дизайн на ребрата осигурява равномерно разпределение на топлината около тръбата. Ребрата обикновено са подредени в спираловидна схема около тръбата, което увеличава повърхността, налична за пренос на топлина. Тръбите с кръгли ребра са широко използвани поради тяхната простота в производството и дизайна. Те се предлагат в различни материали, включителноАлуминиева тръба с ребра,Оребрена тръба на топлообменника, иОребрена тръба от въглеродна стомана.

Елипсовидни оребрени тръби

Тръбите с елипсовидни ребра имат елипсовидно напречно сечение, което им придава уникална форма в сравнение с тръбите с кръгли ребра. Елипсовидният дизайн позволява по-рационализиран поток на течност около тръбата, намалявайки съпротивлението и подобрявайки ефективността на преноса на топлина. Ребрата на елипсовидните оребрени тръби също са проектирани да подобрят процеса на топлопредаване. Те могат да бъдат подредени по начин, който максимизира контактната площ между течността и повърхността на ребрата, което води до по-добър топлообмен.

Ефективност на пренос на топлина

Тръби с кръгли ребра

Тръбите с кръгли ребра предлагат добра производителност на топлопренос в много приложения. Кръглата форма на ребрата създава голяма повърхност за пренос на топлина, което е от полза за увеличаване на скоростта на топлообмен. Кръговият дизайн обаче може също да причини някои смущения на потока, особено при по-високи скорости на флуида. Тези смущения могат да доведат до повишен спад на налягането, което може да изисква повече енергия за изпомпване на течността през системата.

Елипсовидни оребрени тръби

Доказано е, че елиптичните оребрени тръби имат превъзходна производителност на топлообмен в определени приложения. Опростената форма на елиптичната тръба намалява силата на съпротивление върху течността, което позволява по-ламинарен поток. Това води до по-нисък спад на налягането в сравнение с тръбите с кръгли ребра. Освен това, уникалното разположение на ребрата на елипсовидни оребрени тръби може да подобри коефициента на топлопреминаване, което води до по-ефективен топлообмен. В приложения, където пространството е ограничено или където се изисква високоефективен топлопренос, елипсовидните оребрени тръби често са предпочитаният избор.

Аеродинамично представяне

Тръби с кръгли ребра

По отношение на аеродинамиката, тръбите с кръгли ребра могат да създадат значителна турбуленция в потока на течността. Кръглата форма на тръбата и ребрата нарушава плавния поток на въздух или течност, което може да увеличи консумацията на енергия на системата. Това е особено забележимо в приложения, където скоростта на флуида е висока, като например в промишлени системи за въздушно охлаждане.

Елипсовидни оребрени тръби

Елиптичните оребрени тръби имат по-добри аеродинамични характеристики поради опростената си форма. Елиптичното напречно сечение позволява на течността да тече по-плавно около тръбата, намалявайки образуването на вихри и турбуленция. Това не само намалява спада на налягането, но и подобрява цялостната енергийна ефективност на системата. В приложения, където спестяването на енергия е приоритет, елипсовидните оребрени тръби могат да осигурят значителни спестявания.

Производство и цена

Тръби с кръгли ребра

Тръбите с кръгли ребра са относително лесни за производство. Кръглата форма на тръбата и ребрата опростява производствения процес, което може да доведе до по-ниски производствени разходи. Те също така са широко достъпни на пазара, което ги прави рентабилен вариант за много приложения. В някои случаи обаче необходимостта от допълнителна енергия за преодоляване на спада на налягането може да увеличи дългосрочните експлоатационни разходи.

Елипсовидни оребрени тръби

Производственият процес на елипсовидни оребрени тръби е по-сложен в сравнение с кръгли оребрени тръби. Елипсовидната форма изисква специализирано оборудване и техники, което може да увеличи производствените разходи. Подобреният топлопренос и аеродинамичните характеристики на елипсовидните оребрени тръби обаче могат да компенсират по-високите първоначални разходи в дългосрочен план. В приложения, където високата ефективност и спестяването на енергия са от решаващо значение, инвестицията в елипсовидни оребрени тръби може да бъде оправдана.

Приложения

Тръби с кръгли ребра

Тръбите с кръгли ребра обикновено се използват в широк спектър от приложения, включително ОВК системи, производство на електроенергия и химическа обработка. Те са подходящи за приложения, където дебитът на флуида е относително нисък и където цената е основно съображение. Например, в малки отоплителни и охладителни системи, тръбите с кръгли ребра могат да осигурят ефективно и достъпно решение.

Елипсовидни оребрени тръби

Елипсовидните оребрени тръби често се използват в приложения, където се изисква високоефективен топлопренос и нисък спад на налягането. Те обикновено се срещат в авиационни, автомобилни и високопроизводителни промишлени топлообменници. В космическата индустрия, например, леките и високоефективни характеристики на елиптичните оребрени тръби ги правят идеални за използване в охладителни системи на самолети.

Заключение

В обобщение, както елипсовидните оребрени тръби, така и кръглите оребрени тръби имат свои собствени уникални характеристики, предимства и приложения. Тръбите с кръгли ребра са рентабилен и широко използван вариант, предлагащ добра производителност на топлопренос в много приложения. От друга страна, елипсовидните оребрени тръби осигуряват превъзходен топлопренос и аеродинамични характеристики, особено в приложения, където високата ефективност и икономията на енергия са от решаващо значение.

Като доставчик на елипсовидни оребрени тръби разбирам значението на избора на правилния тип оребрена тръба за вашето конкретно приложение. Ако търсите високоефективно решение за пренос на топлина, препоръчвам ви да помислите за елипсовидни оребрени тръби. Нашият екип от експерти може да ви помогне да определите дали елипсовидните оребрени тръби са правилният избор за вашия проект и да ви предостави най-подходящите продукти.

Ако се интересувате да научите повече за нашите елипсовидни оребрени тръби или искате да обсъдите потенциална покупка, моля, не се колебайте да се свържете с нас. Винаги сме готови да ви помогнем да намерите най-подходящото решение за топлопренос за вашите нужди.

Референции

1. Incropera, FP, & DeWitt, DP (2002). Основи на преноса на топлина и маса. Джон Уайли и синове.
2. Kays, WM, & London, AL (1984). Компактни топлообменници. Макгроу - Хил.
3. Шах, РК и Секулич, ДП (2003). Основи на дизайна на топлообменника. Джон Уайли и синове.
